概述

上一讲介绍了Datapath(数据通路)的设置,本讲介绍Control(控制信号)的设计,描绘出处理器的雏形。这一部分我们还是以R型指令、load/store、beq指令为例介绍。

(一)整体设计

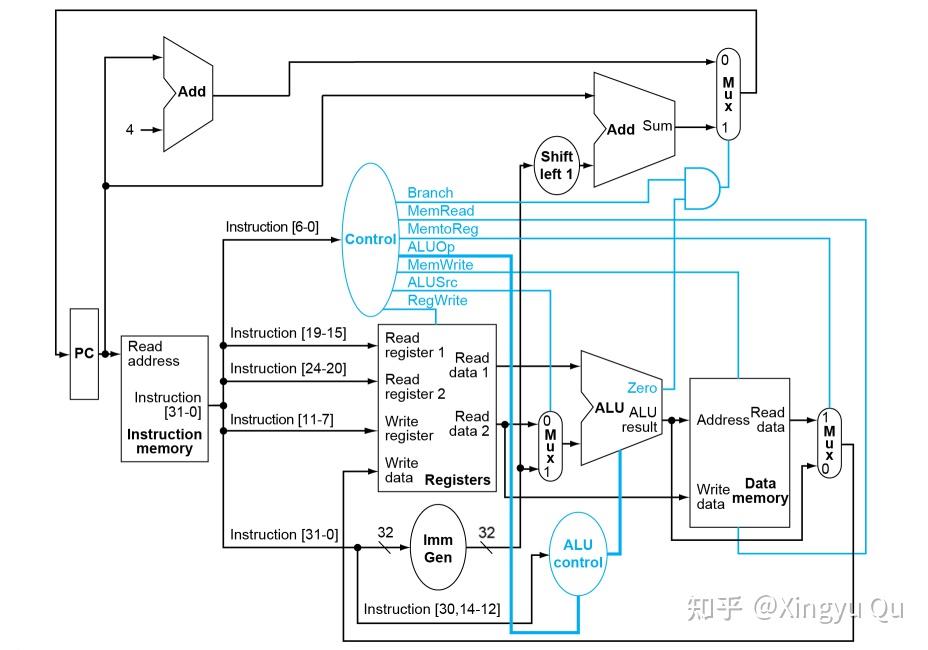

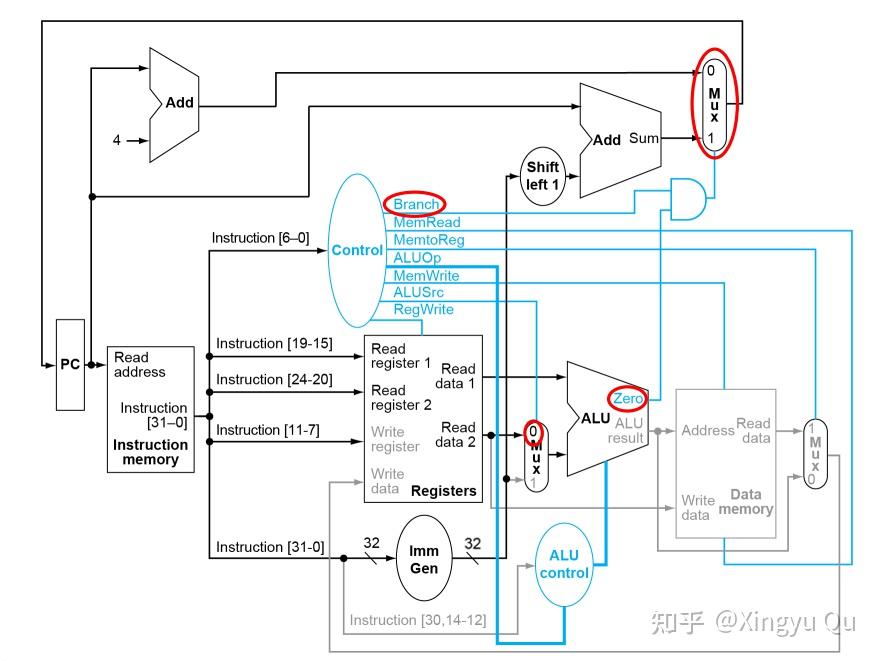

第 7 讲技术示意图
带控制信号的数据通路

前述指令格式中的操作码(Opcode)字段用于区分指令类型;在处理器中,它进一步成为控制信号生成的主要输入。

计算机组成与体系结构 25fall 第 2 讲

opcode(instruction[6:0])通过control转换成control signal控制各个组件,根据现有的几条指令可以设计这些不同的控制信号:

(1)ALUSrc:ALU的数据来源,控制rd2/ImmGen的二路选择

(2)MemtoReg:是否从内存向寄存器写(主要控制lw)

(3)RegWrite:允许向寄存器写入

(4)MemRead:允许读内存

(5)MemWrite:允许写内存

(6)Branch:分支跳转指令标志信号

(7)ALUOp:控制不同指令下的ALU行为,load/store指令-00、branch指令-01、R-type-10

接下来我们分指令介绍这些控制信号的设置,在设置每一组指令的控制信号之前,需要了解指令的操作流程。

计算机组成与体系结构 25fall 第 6 讲

(二)R-type

R-type指令的操作码为0110011,指令汇编形式例如 add x7, x5, x6

ALUSrc=0:第二个操作数来自rs2

MemReg=0:不从内存写入寄存器

RegWr=1:允许写寄存器

MemRd=0:不读内存

MemWr=0:不写内存

Branch=0:不是分支指令

ALUOp=10

此外,在R-type指令中需要设置ALU 控制器,来规定ALU进行add/sub/and/or计算操作,完整的ALU 控制器如下图示。

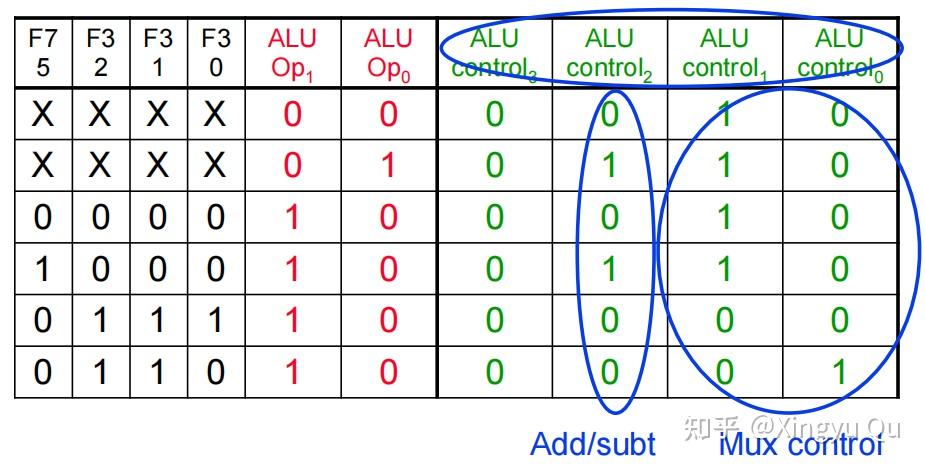

第 7 讲技术示意图
ALU 控制器的构建

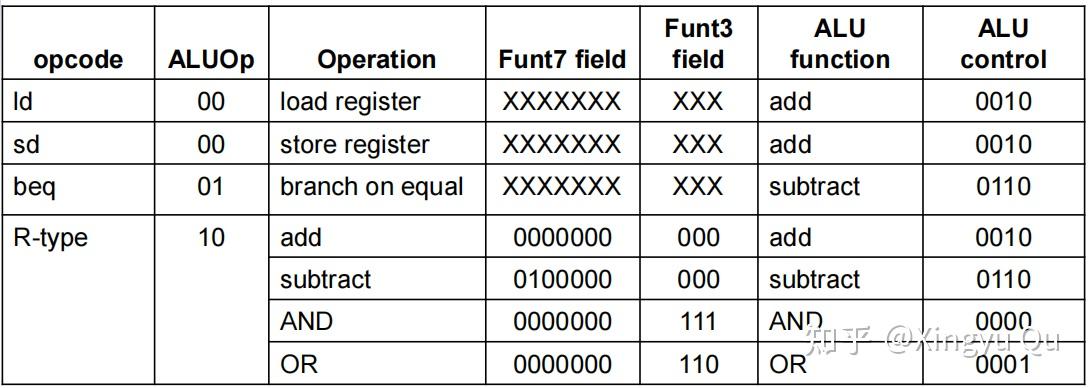

第 7 讲技术示意图
ALU 控制器

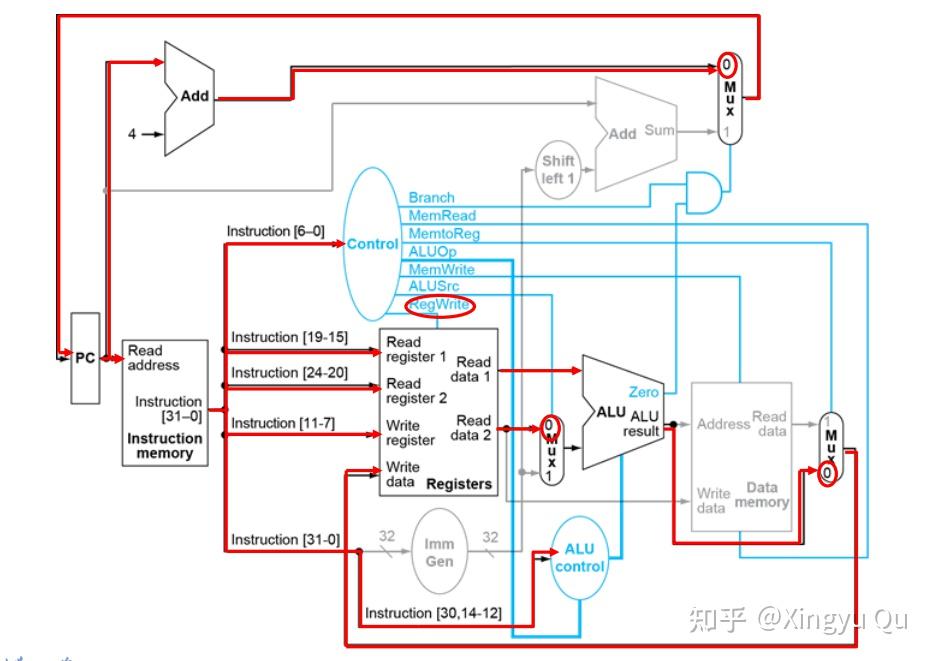

R型指令的完全通路为:

第 7 讲技术示意图
R 型指令数据通路

(三)load指令

lw指令操作码为0000011,指令汇编格式形如 lw x6, 8(x5)

ALUSrc=1:第二个操作数来自ImmGen

MemReg=1:从内存写入寄存器

RegWr=1:允许写寄存器

MemRd=1:读内存

MemWr=0:不写内存

Branch=0:不是分支指令

ALUOp=00

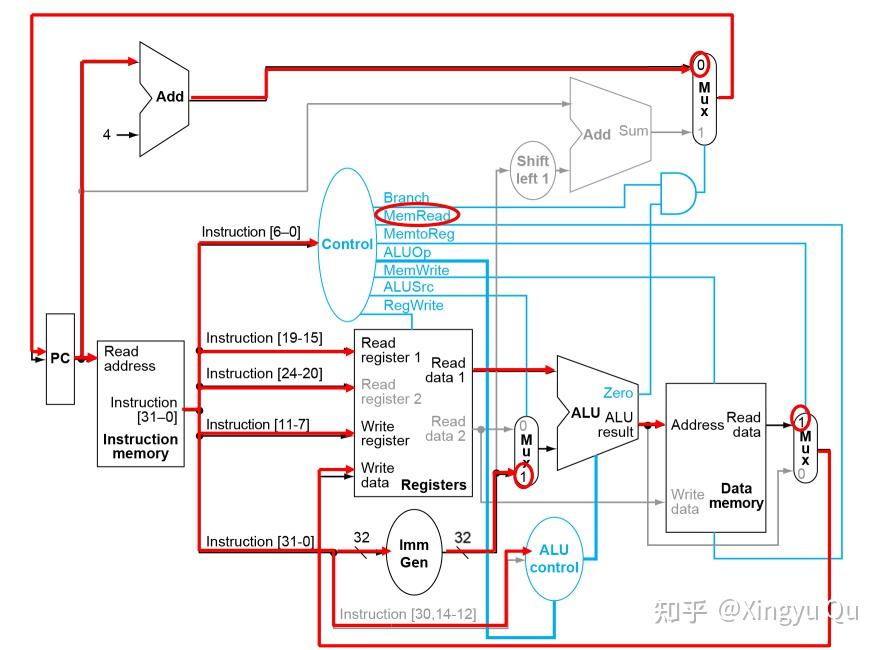

load指令的完全通路为:

第 7 讲技术示意图
load 指令数据通路

(四)store指令

lw指令操作码为0100011,指令汇编格式形如 lw x6, 8(x5)

ALUSrc=1:第二个操作数来自ImmGen

MemReg=X:设为无效位,因为没有数据流入MemReg控制的Mux

RegWr=0:不允许写寄存器

MemRd=0:不读内存

MemWr=1:写内存

Branch=0:不是分支指令

ALUOp=00

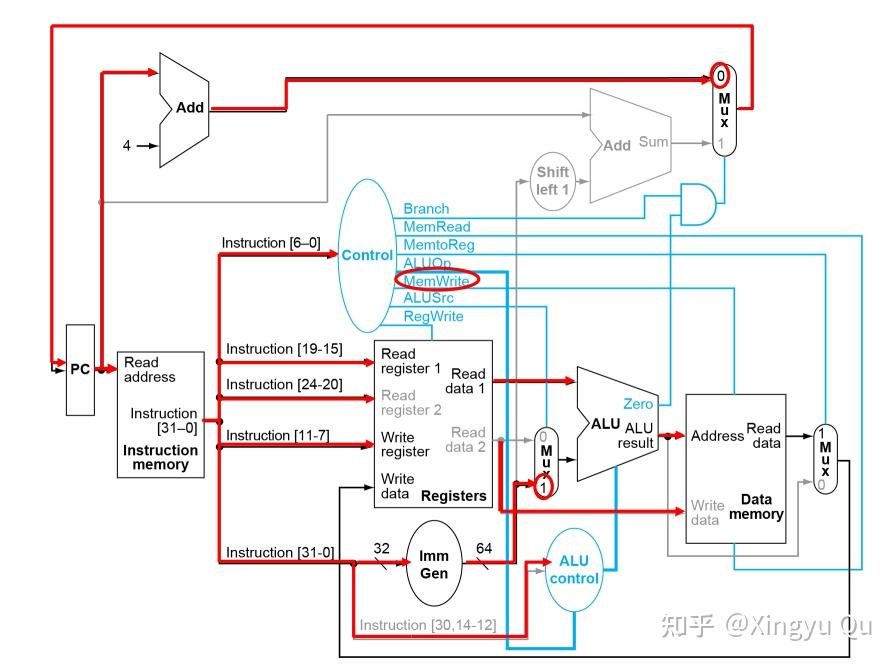

第 7 讲技术示意图
store 指令数据通路

(五)beq指令

beq指令操作码为1100011,指令汇编格式形如 beq x5, x6, .L1

ALUSrc=0:第二个操作数来自rs2

MemReg=X:设为无效位,因为没有数据流入MemReg控制的Mux

RegWr=0:不允许写寄存器

MemRd=0:不读内存

MemWr=0:不写内存

Branch=1:是分支指令

ALUOp=01

第 7 讲技术示意图
beq 指令数据通路

(六)控制器

由以上几种指令我们得到下图的真值表:

第 7 讲技术示意图
示例指令的控制信号

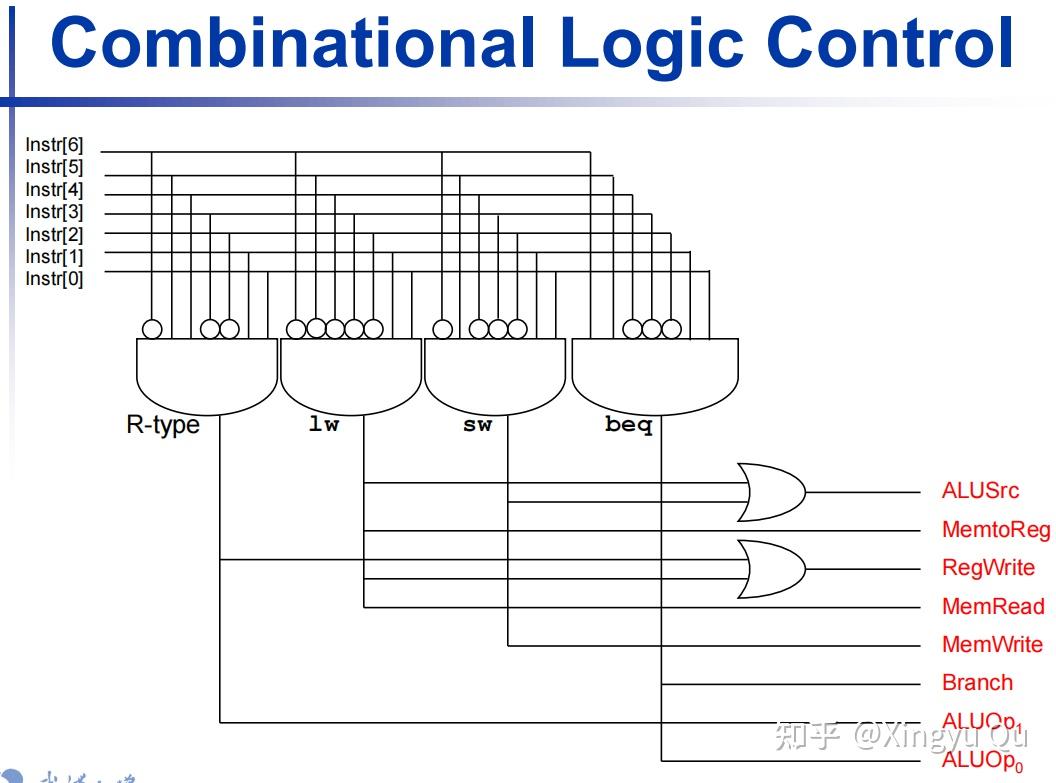

可以在vivado中使用verilog语言仿真,得到电路的设计图,这种控制器组合逻辑控制器(Combinational Logic Control)。

第 7 讲技术示意图
示例指令的组合逻辑控制器

在这里我们仅仅以几条指令为例,而如果将RISC-V的指令全部列出,会得到一张相当复杂的真值表。

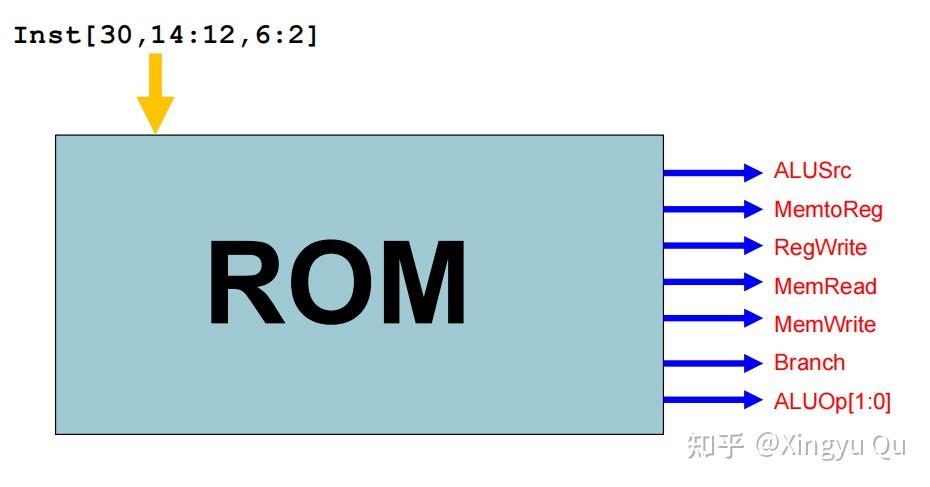

所以可以使用另一种控制器——存储型控制器,它通过ROM(只读内存)来记忆不同指令的控制信号,避免了组合电路的繁重设计。

第 7 讲技术示意图
基于 ROM 的控制器

(七)指令拓展

在后续的设计中,需要实现数十种RISC-V指令,现有的控制信号不够,则考虑添加

如jal指令,汇编格式例如 jal x1, L1.

其执行的步骤为:

(1)计算PC相对地址(例如beq中的操作只不过是无条件跳转)

(2)保存PC+4到x1

(3)PC <- (新地址)

(其中1,2可并行)

不难想到,这里的操作很多都可以用beq的部件完成,但是有一些问题:

1.原有的beq指令实现PC跳转的逻辑是branch&zero,而这里ALU没有参与构建数据通路,zero自然没有输出,所以加入一个jal信号,和原有的(branch&zero)作或操作,实现操作。

2.x1 <- PC+4的实现. 需要将PC+4的结果送入现有的MemReg选择器中(变为3路选择器),写入寄存器。

当然,以上的实现方式不是唯一的,只是举例说明实现之后的指令如何拓展控制信号和数据通路

(八)指令执行的时间评估

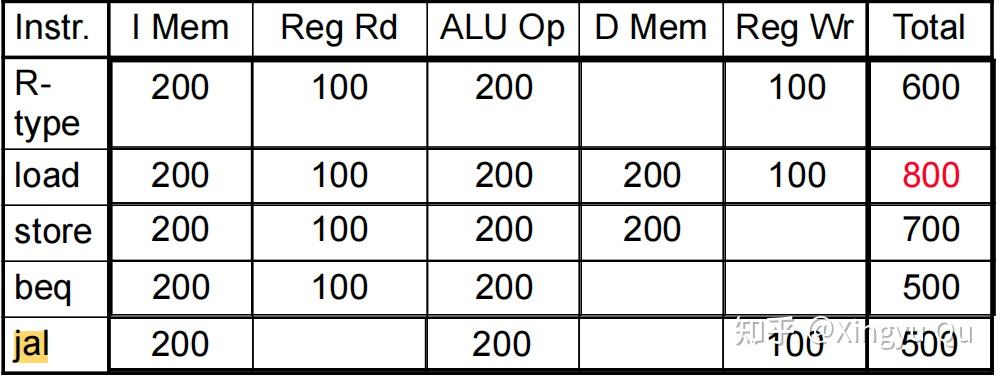

假设,读取内存(指令内存和数据内存)需要200ps,ALU和adder需要200ps,读写寄存器需要100ps,评估我们现在实现的几种指令执行,具体路径可结合前述指令执行步骤分析。

第 7 讲技术示意图
指令执行时间

其中load指令耗费的时间最长,因为它占满了所有环节;此外,需要关注指令执行的步骤中哪些是可以并行的(比如load和store中ImmGen和ALU可以并行),找出操作时间的关键路径,即为total time。

总结

本讲介绍了控制信号的设计,并描绘出处理器的雏形。

尽管单周期指令执行的设计可以正确工作,但是现代设计中,我们会使用多周期实现以及流水线设计来加快指令执行的效率,我们会在后面的课程中一起学习。
